本手册是使用晓知精灵产品的必读文档，手册中详细的介绍了产品所有功能的使用方式，请仔细阅读。
用户在操作前请确认所访问电脑的基本要求：≥WIN10、≥I5 CPU、必须使用Chrome浏览器新版本。
如遇到功能无法正常使用的问题，请先确认访问电脑的基本要求是否符合，同时根据手册确认操作是否无误。
请每一个用户在使用过程中牢记：摄像头所属网络的网线，要插入设备的主网口。
设备断电前，请务必在系统左下角关闭算法服务，以避免数据丢失或设备损坏
登录设备准备工作
准备一台电脑（CPU≥i5，Win10/11操作系统），安装Chrome浏览器；
将设备通过网线与电脑直连。注：产品使用过程中务必保持主网口连接，因为实时画面查看、设备搜索工具IP查找、设备上报IP等功能均绑定主网卡。
请每一个用户时刻记住：WIN10、Chrome、要插主网口、I5CPU四件套
修改电脑IP
将电脑IP修改为“1”网段；
在电脑端打开网络设置，点击【使用下面的IP地址】，输入需要设定的IP地址，例如：192.168.1.100；子网掩码：255.255.255.0；默认网关：192.168.1.1，若为win11需将DNS设置为114.114.114.114；
点击【确定】完成电脑的IP修改。
登录
打开Chrome浏览器，在地址栏中输入 192.168.1.65，点击回车进入登录界面；
输入初始用户名：admin，密码：123456，点击【登录】按钮。注：为保障系统安全，登入系统后，请及时将密码修改为强密码。
修改设备IP
将设备IP修改为闲置IP；
在左侧导航栏点击【系统设置】-【运维系统】，横向页签点击【网络管理】；
依据需要修改IP地址、掩码地址、网关地址；
修改成功后需在浏览器输入修改后的IP地址重新访问；
如无法访问，请确认电脑IP是否与修改后的设备IP在同网段。
修改密码
初次登入系统后点击左下角账号，选择【修改密码】；
在问题弹窗填写问题答案，并保存。（妥善保管问题答案，用于密码修改校验）

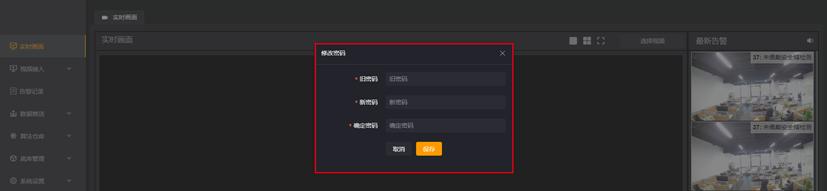

在修改密码弹窗依次填写旧密码、新密码、确定密码后，点击保存。
HomMeeᴿAI
1 开篇说明 2 实时画面 3 视频接入 4 告警接入 5 数据推送 6 算法仓库 7 底库管理 8 系统设置 9 网络管理 |

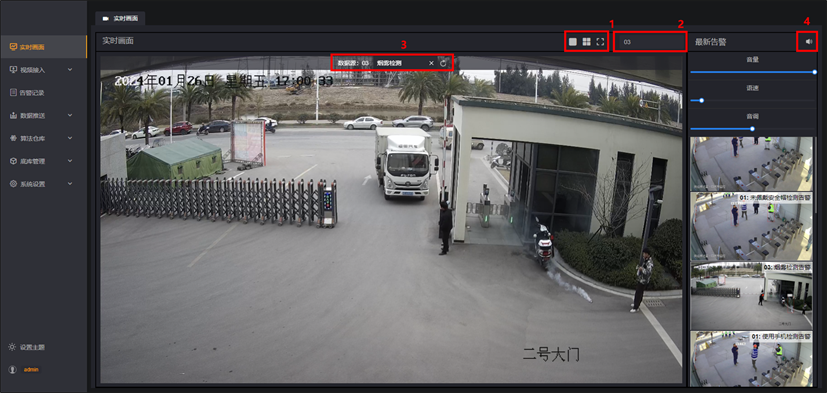

点击【2】选择摄像头或视频流；
鼠标悬浮在画面上，选择【3】算法，查看实时分析结果；
点击【3处】旁的刷新按钮可重新加载实时画面；
点击【1处】按钮可以切换一分屏、四分屏、全屏（实时画面默认一分屏显示）；
最新告警显示当前画面所配置算法的最新告警，鼠标悬浮在【4处】上可以调整浏览器播放告警声音的音量、语速、音调；
点击最新告警一栏中的【缩略图】可放大图片查看告警详情，告警详情包括摄像头IP、摄像头描述、检测类型、检测时间以及告警图片。
摄像头接入
点击【视频接入】-【摄像头】-【添加摄像头】按钮，配置摄像头与算法参数。
1. rtsp协议接入
自动生成取流方式：rtsp协议填写如下内容。
| 项目 | 详情 |
|---|---|
| 协议 | rtsp |
| ID | 摄像头标识（选填），不填系统自动生成 |
| 描述 | 摄像头描述，如“办公室” |
| 取流方式 | 自动生成 |
| IP | 摄像头IP，如192.168.1.66 |
| 摄像头账号 | 如admin |
| 摄像头密码 | 如admin |
| 摄像头品牌 | 选择品牌：海康、大华、宇视、华为选其一；若不在品牌列表中，取流方式选择手动输入，详情见：手动输入取流方式 |
| 码流类型 | 默认：主码流。可选主码流、子码流 |
| 检测是否在线 | 填写完成以上内容，点击检测，确定是否在线。若不在线，需排查摄像头网络、IP、账密、拉流次数是否异常 |
| 告警视频录制 | 仅KS988以及8/16路版KS968-M1&M2支持，使用前请确认产品型号 |
手动输入取流方式：rtsp协议填写如下内容。
| 项目 | 详情 |
|---|---|
| 协议 | rtsp |
| ID | 摄像头标识（选填），不填系统自动生成 |
| 描述 | 摄像头描述，如“办公室” |
| 取流方式 | 手动输入 |
| IP | 摄像头IP，如192.168.1.66 |
| RTSP | 摄像头RTSP流地址。联系摄像头厂商提供 |
| 检测是否在线 | 填写完成以上内容，点击检测，点击检测，确定是否在线。若不在线，需排查摄像头RTSP流、拉流次数是否异常 |
| 告警视频录制 | 仅KS988以及8/16路版KS968-M1&M2支持，使用前请确认产品型号 |
注：rtsp流地址联系摄像头厂商提供，下面提供海康品牌摄像头rtsp流地址格式，根据说明将地址修改为自己摄像头的信息。
样例: rtsp://admin:123456@192.168.18.105:554/h264/ch1/main/av_stream | |
| admin | 摄像头账号 |
| 123456 | 摄像头密码 |
| 192.168.18.105 | 摄像头IP |
| 554 | 默认端口号，无需修改 |
| h264 | 摄像头编码格式，有h264、h265 |
| main | 码流类型，有主码流main、子码流sub |
仅KS988以及8/16路版KS968-M1&M2支持告警短视频录制，使用前需确认产品型号，开启【告警视频录制】开关；
摄像头页面显示摄像头描述、摄像头IP、流地址、启用算法、摄像头状态、编码格式、排序以及操作信息。
点击“操作”第一个标签，可编辑摄像头信息；点击第二个标签，可检测摄像头是否在线；点击第三个标签，可抓拍快照；点击第四个标签，可删除摄像头；点击第五个标签可启用、停用摄像头。
左上角显示了摄像头总数以及已启用的摄像头数量。
2. onvif协议接入
使用前先确认摄像头是否支持onvif协议，如不明确可联系摄像头厂商协助。
onvif协议填写如下内容。
| 项目 | 详情 |
|---|---|
| 协议 | onvif |
| ID | 摄像头标识（选填），不填系统自动生成 |
| 描述 | 摄像头描述，如“办公室” |
| IP | 摄像头IP |
| Port | 端口号，海康摄像头默认端口80 |
| 摄像头账号 | 摄像头onvif账号 |
| 摄像头密码 | 摄像头onvif密码 |
| 检测是否在线 | 填写完成以上内容，点击检测，点击检测，确定是否在线。若不在线，需排查摄像头网络、IP、账号密码是否异常 |
| 告警视频录制 | 仅KS988以及8/16路版KS968-M1&M2支持，使用前请确认产品型号 |
仅KS988以及8路版KS968-M1&M2支持告警短视频录制，使用前需确认产品型号，开启【告警视频录制】开关；
onvif协议摄像头配置如下（以海康摄像头为例）：
登录海康摄像头后台管理系统，在【系统】-【安全管理】-【安全服务】中取消开启非法登录锁定的勾选，并点击保存；
在【网络】-【高级配置】-【集成协议】中勾选启用开放型网络视频接口；
若用户列表中无可用账号或需增加新的账号，点击右上角【添加】按钮；
若用户列表中无可用账号或需增加新的账号，点击右上角【添加】按钮；
3. gb28181协议接入
使用前先确认摄像头是否支持gb28181协议，如不明确可联系摄像头厂商协助。
gb28181协议填写如下内容。
| 项目 | 详情 |
|---|---|
| 协议 | gb28181（目前只支持GB/T28181-2016） |
| ID | 摄像头标识，填写SIP用户名，从摄像头后台获取 |
| 描述 | 摄像头描述，如“办公室” |
| IP | 摄像头IP |
| 检测是否在线 | 填写完成以上内容，点击检测，点击检测，确定是否在线。若不在线，需排查摄像头网络、IP、账号密码是否异常 |
| 告警视频录制 | 仅KS988以及8路版KS968-M1&M2支持，使用前请确认产品型号 |
gb28181摄像头接入配置页面
仅KS988以及8路版KS968-M1&M2支持告警短视频录制，使用前需确认产品型号，开启【告警视频录制】开关；
gb28181协议摄像头配置如下（以海康摄像头为例）：
配置详情如下。
| 项目 | 详情 |
|---|---|
| 平台接入方式 | 28181 |
| 传输协议 | TCP |
| 启用 | 勾选启用 |
| 协议版本 | 选择GB/T28181-2016 |
| SIP服务器地址 | 盒子IP地址，如：192.168.1.65 |
| SIP服务器端口 | 5060 |
| SIP用户名 | 按照国标要求填写，不同摄像头不可重复 |
| SIP用户认证ID |
4. 绑定算法&算法配置设定
摄像头信息填写完成后如无需绑定算法则点击下方【保存】按钮即可；
如需要为摄像头绑定算法请点击下图中【选择算法】下拉框；
在弹出的选项中勾选所需算法功能，勾选完毕后下方也会随之出现所勾选算法相关的配置信息；
算法参数配置：
算法参数配置样例；
| 项目 | 详情 |
|---|---|
| 告警间隔 | 检测周期，如5次 |
| 告警阈值 | 告警命中阈值，如3次 |
| 浏览器语音播报 | 浏览器告警播报内容，可自定义 |
| 布控计划 | 算法生效时间配置，配置方法如下。 |
（注：如告警窗口长度为5，告警阈值为3，告警间隔为5，表示5次检测结果中存在3次则判定为1次告警事件。若在5秒内检测到多次告警只报1次。设置告警窗口长度与告警阈值用来降低误报，设置告警间隔用来控制告警存储频率。）
检测区域设置：
部分算法需配置检测区域，点击编辑检测区域，在弹出的画面中点击【编辑检测区域】，依次画点连线，当完成多边形封闭区域后，双击鼠标左键绘制完成。
布控计划设置：
布控计划可设置算法生效时间。在算法配置时，点击算法右上角时间图标，设置算法生效时间。默认7*24小时生效。点击黄色区域取消生效时间，或点击弹出界面右下角清空按钮，清屏后，自行拖动选择生效时间。
高级设置：
用户可根据实际需求调整算法置信度阈值。在算法配置界面，点击【高级设置】展开选项，设置置信度阈值。阈值越低，算法灵敏度越高，减少漏报，但可能增加误报。反之增强算法判断严格性，减少误报，但可能增加漏报。
虚拟直线设置：
计数类算法需标记虚拟直线，用于跨线方向、计数类别的设置。详细配置参考《算法清单&工勘指导》中“人员计数”章节。
算法参数详细配置：
每种算法需配置相应参数，详情与默认参数如下（注：标记多边形区域时注意双击鼠标左键结束画框）；
| 序号 | 算法名称 | 参数详情 |
|---|---|---|
| 1 | 未佩戴安全帽检测 | 可标记算法检测区域 |
| 2 | 未穿戴反光衣检测 | 可标记算法检测区域 |
| 3 | 睡岗检测 | 需标记算法检测区域 |
| 4 | 使用手机检测 | 可标记算法检测区域 |
| 5 | 人员聚集 | 需标记算法检测区域 |
| 6 | 人员计数 | 需标记虚拟直线 |
| 7 | 区域入侵 | 需标记入侵区域 |
| 8 | 徘徊检测 | 可标记算法检测区域 |
| 9 | 离岗检测 | 需标记岗位区域，可标记多个岗位区域 |
| 10 | 跌倒检测 | 可标记算法检测区域 |
| 11 | 抽烟检测 | 可标记算法检测区域 |
| 12 | 人脸识别 | 需配置人脸底库，并载入底库 |
| 13 | 未穿工服检测 | 需配置工服底库，并载入底库 |
| 14 | 未戴护目镜检测 | 需配置PPE底库，并载入底库 |
| 15 | 未戴手套检测 | 需配置PPE底库，并载入底库 |
| 16 | 未穿防护鞋检测 | 需配置PPE底库，并载入底库 |
| 17 | 疲劳检测 | 可标记算法检测区域 |
| 18 | 车辆计数 | 需标记虚拟直线 |
| 19 | 车辆违停 | 需标记违停区域 |
| 20 | 车型识别 | 可标记算法检测区域 |
| 21 | 电瓶车违停 | 需标记违停区域 |
| 22 | 电瓶车进电梯检测 | 可标记算法检测区域 |
| 23 | 车牌识别 | 可标记算法检测区域 |
| 24 | 烟雾检测 | 可标记算法检测区域 |
| 25 | 明火检测 | 可标记算法检测区域 |
| 26 | 灭火器离位检测 | 需标记灭火器位置 |
| 27 | 静电夹检测 | 可标记算法检测区域 |
| 28 | 黑屏检测 | 需标记检测区域 |
| 29 | 移动侦测 | 可标记算法检测区域 |
| 30 | 光学字符识别 | 可标记算法检测区域 |
| 31 | 消防通道占用检测 | 需选择消防通道底库 |
| 32 | 未穿救生衣检测 | 需选择救生衣底库 |
| 33 | 打架检测 | 可标记检测区域 |
| 34 | 值岗检测 | 需标定检测区域 |
| 35 | 垃圾检测 | 可标定检测区域 |
底库类算法配置：
人脸识别，选择底库分组与分组类型，若分组类型选择黑名单，则检测结果命中底库产生告警；若底库分组类型选择白名单，则检测结果不在底库中产生告警，即陌生人识别；
未穿工服检测，选择底库组与分组类型，分组类型选择白名单，即检测结果不在底库中产生告警，即未穿工服告警；
未穿防护鞋检测，选择底库组与分组类型，分组类型选择白名单，即检测结果不在底库中产生告警，即未穿防护鞋告警；
消防通道占用检测，选择底库组与分组类型，分组类型选择白名单，即检测结果不在底库中产生告警，即消防通道占用产生告警。
视频流接入
1. NVR取流
点击【视频接入】-【视频流】-【添加视频流】按钮，配置视频流与算法参数。
视频流接入填写内容如下。
| 项目 | 详情 |
|---|---|
| ID | 摄像头标识（选填），不填系统自动生成 |
| 描述 | 摄像头描述，如“办公室” |
| 视频流地址 | 视频流地址。如：rtsp://admin:123456@192.168.18.106:554/Streaming/Channels/201 |
| 检测是否在线 | 填写完成以上内容，点击检测，点击检测，确定是否在线。若不在线，需排查网络、流地址是否异常 |
| 告警视频录制 | 仅KS988以及8/16路版KS968-M1&M2与支持，使用前请确认产品型号 |
此处以海康NVR视频流地址为例：
视频流IP：rtsp://admin:123456@192.168.18.106:554/Streaming/Channels/201
| 名称 | 描述 |
|---|---|
| admin | 用户名 |
| 123456 | 密码 |
| 192.168.18.106 | NVR设备地址 |
| 554 | 端口号 |
| 201 | 201中的2为通道号，01为主码流（02子码流）。若设置为1101，则11为通道号。 |
仅KS988以及8/16路版KS968-M1&M2支持告警短视频录制，使用前需确认产品型号，开启【告警视频录制】开关。
算法配置与上一章节【摄像头接入】中的配置相同。
视频流页签下显示视频流信息，包括视频流描述、视频流地址、启用算法、视频流状态、编码格式、排序以及操作。
点击“操作”第一个标签，可编辑视频流信息；点击第二个标签，可检测视频流是否在线；点击第三个标签，可抓拍快照；点击第四个标签，可删除视频流；点击第五个标签可启用、停用视频流。
左上角显示了视频流总数以及已启用的视频流数量。
2. 本地取流
创建视频流，首先需要在本地准备好要播放的视频文件；其次需要下载第三方流媒体工具，此处推荐OBS推流软件，具体操作如下。
下载推流软件
浏览器访问OBS官网下载软件：obsproject.com （点击此处跳转）；
进入页面后依据需要，选择Windows、macOS、Linux系统版本。
选择与载入文件
安装成功OBS后打开软件，大致页面如下图所示；
准备好视频文件后在界面点击“来源”处左下角的【添加】按钮；
在菜单中选择【媒体源】；
点击“创建或选择源”弹窗中的【确定】按钮；
在“设置媒体源”弹窗中点击【浏览】后选择本地视频文件；
如需重复播放视频文件请勾选【循环】；
确认文件选择后点击弹窗右下角【确定】按钮；
如果选择正确，OBS界面会正常播放所选的视频文件；
如需控制播放的暂定、快进等操作，请点击播放的画面并在进度条上进行控制。
配置推流选项与创建推流地址
在OBS主界面右下角“控制按钮”部分点击【设置】按钮；
在【设置】弹窗中点击【直播】页签按钮；
在“服务器”一栏编写服务器地址：rtmp://192.168.1.169/live/test 其中192.168.1.169为设备IP，修改为自己设备的IP；
在弹窗点击【输出】页签按钮；
确保“视频编码器”选项为默认的“软件（x264）”；
在地址和选项正确无误后点击弹窗右下角【确定】按钮；
回到OBS主界面后，在右下角“控制按钮”部分点击【开始直播】按钮完成所有配置内容并开始直播；
完成后就可回到设备系统界面接入视频流，具体操作请阅读上一章【视频流接入】；
如需停止直播，请点击【停止直播】按钮。
视频文件上传
点击【视频文件】右上角【添加】按钮；
在弹出的页面上传区域上传视频文件（只支持mp4格式）并点击上传按钮，等待视频上传完成后填写视频ID（选填，不填系统自动生成），修改视频描述后点生成视频流按钮，完成视频配置，选择并配置算法，算法配置与【摄像头接入】章节中的配置相同；
视频文件页签下显示视频文件信息，包括视频文件描述、视频文件流地址、启用算法、视频文件流状态、编码格式、排序以及操作；
点击“操作”第一个标签，可编辑视频文件信息；点击第二个标签，可检测视频文件流是否在线；点击第三个标签，可抓拍快照；点击第四个标签，可删除视频文件；点击第五个签可重新播放分析视频文件；点击第六个标签可启用、停用视频文件；
左上角显示了视频文件总数以及已启用的视频文件数量；
点击【实时画面】-【选择视频】，可查看当前视频文件实时画面。鼠标放置实时画面，选择算法，可查看实时检测结果。
视频目前只支持 H264 编码的 mp4 格式的文件
上传失败或算法不生效
下载VLC查看视频格式
资源下载页面下载VLC播放器，使用VLC打开视频，点【工具】--【编码器信息】。
查看【编解码器】，若不包含H264需要转换编码。
转换视频格式 点击【媒体】--【转换/保存】
点击【+添加】添加转换的视频，然后点击【转换/保存】
配置文件如下图选择H264，目标文件选择要保存的位置，最后点击开始，等待转码完成。
使用新视频文件再次执行视频文件上传流程
告警记录
1. 告警查看
可查看告警图片、告警视频（特定型号）与告警结构化详情。

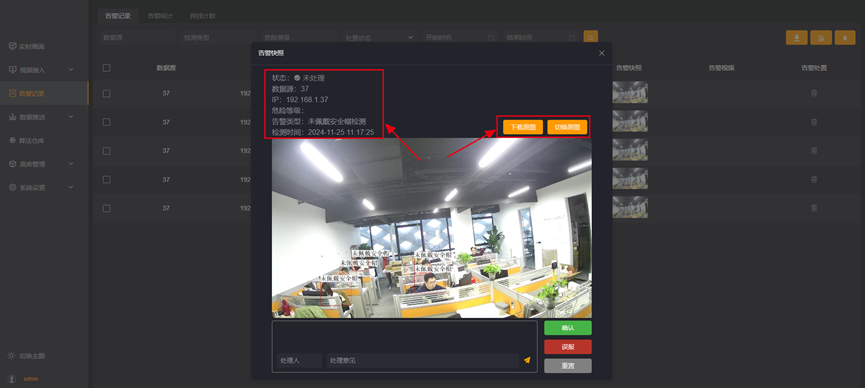

告警图片查看&原图下载。页面顶部可按照数据源、检测类型、危险等级、处置状态、起止时间检索告警记录。点击“告警快照”，可查看告警详情。同时，可下载告警原图，用于收集误报，优化算法模型。
告警视频查看&视频下载。页面顶部可按照数据源、检测类型、危险等级、处置状态、起止时间检索告警记录。点击“告警视频”，可查看告警视频片段。同时，可下载告警视频，用于收集误报，优化算法模型。
2. 告警处置
可处理告警与删除告警。

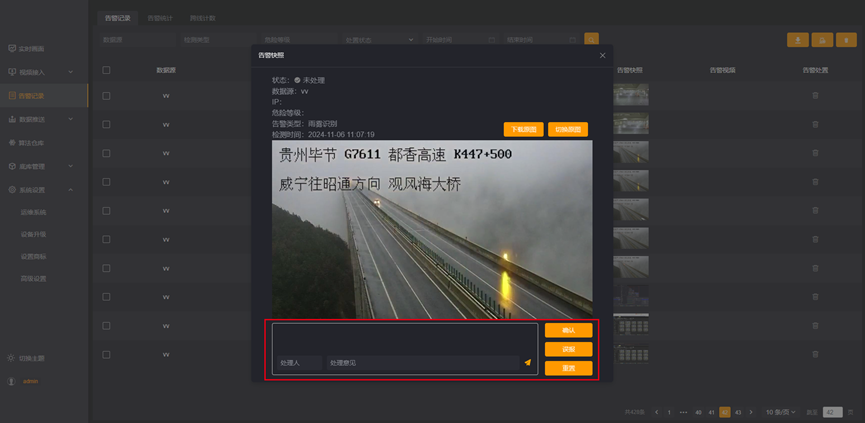

处理告警。点击告警快照，在弹出的页面下方可处理告警。可确认告警、标记误报。同时可输入处理人与处理意见。

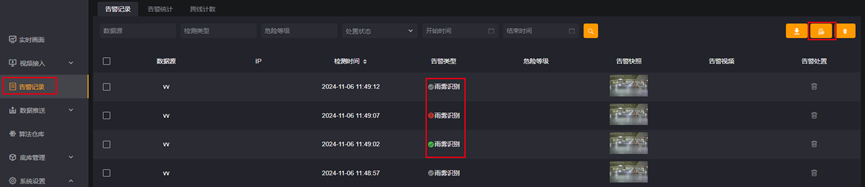

点击页面右上角中间橙色【确认】按钮可按照查询条件或多条勾选批量处理告警，如没有查询条件或多条勾选，直接点击则会处理所有告警，未处理在告警类型中标记为灰色，已确认标记为绿色，误报标记为红色。
删除告警。点击【告警处置】中的第二个橙色【删除】按钮可单条删除告警；点击页面右上角第三个橙色【删除】按钮可按照查询条件或多条勾选批量删除告警，如没有查询条件或多条勾选，直接点击则会删除所有告警。
3. 告警导出

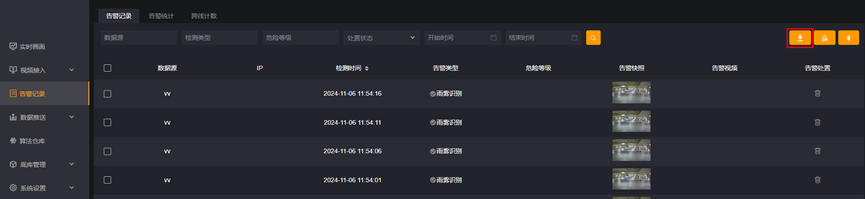

点击页面右上角第一个橙色【导出】按钮可按照查询条件或多条勾选批量导出告警；如没有查询条件或多条勾选，直接点击则会删除所有告警，单次最多导出1000条告警。
导出的告警记录为alert.zip压缩包形式，请先解压；

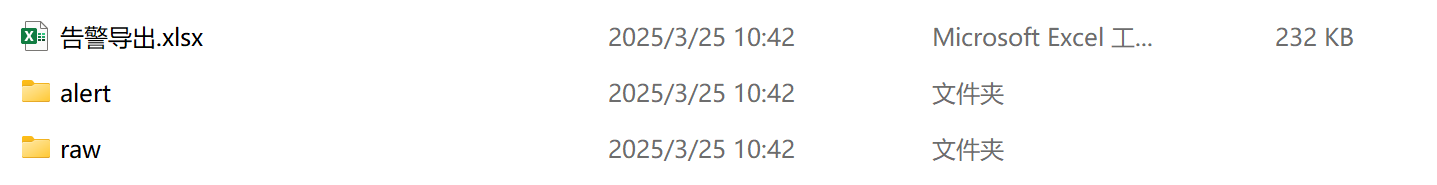

打开文件夹，其中，“alert”文件夹下包含所有告警图片，“raw”文件夹下为告警原图，告警导出.xlsx文件将列出所有告警信息；
打开“告警导出.xlsx”文件，通过点击“点击此处放大”按钮可查看大图。
告警统计

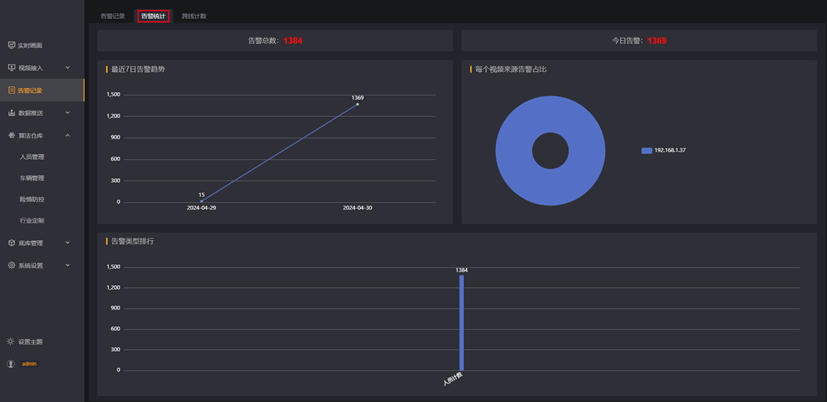

点击【告警统计】可查看最近7日告警趋势、每个视频告警占比、告警类型排行。
跨线计数

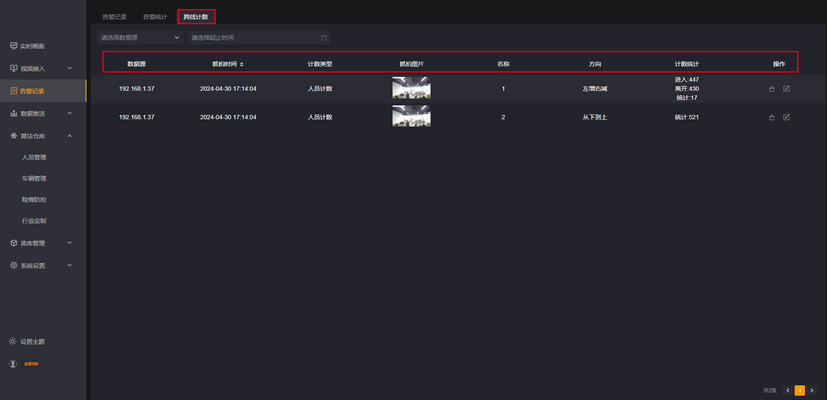

点击【跨线计数】可查看计数类算法告警详情，包括数据源、抓拍时间、计数类型、抓拍图片、虚拟直线名称、计数统计；
点击【抓拍图片】可查看最新跨线抓拍图与计数详情；
点击【跨线计数】中【手动清零】按钮可对计数数据清零；
点击【跨线计数】中【编辑】按钮可设置自动清零时间；
默认开启状态，可设置【每天-时间】，【每周X-时间】的清零方式。
云平台
平台端配置
需要明确上位机软件安装机器的IP地址；
上位机所占用的端口号默认是11883；
以上两点信息，需要在设备端做配置，具体说明详见下一小节。
设备端配置
进入设备界面可配置推送地址；
如需打开云平台推送，请切换启停开关；
输入云平台推送IP地址、端口、设备信息；
（可选）点击【网络检测】可以检测指定IP、端口是否开放；
开启或者关闭【推送告警视频】，用于控制是否推送告警视频到云平台；
确认信息无误后点击【修改】按钮，该功能需要重启设备才可生效，请点击【确定】完成重启（重启过程将持续1-2分钟，期间请勿操作或关闭设备界面）。
心跳
在接收端接收心跳消息（udp协议）
| 项目 | 详情 |
|---|---|
| 服务器IP | 如：192.168.1.109（页面上配置的接收端 IP 地址） |
| 服务器端口 | 如：10002（页面上配置的接收端端口） |
| 报文内容 | {
"device": {
"device_id": "设备 id",
"device_name": "设备名称",
"device_desc": "设备描述"
},
"source": [{
"id": "数据源 id",
"ipv4": "数据源 ipv4",
"desc": "数据源描述",
"type": "数据源类型（摄像头/视频流）",
"encoding": "数据流编码格式",
"info": "数据源其它信息",
"stream": "数据流地址",
"infer_size": "推理图像尺寸",
"draw_size": "画框图像尺寸",
"alg": "数据源绑定的算法",
"status": "数据源状态（1：在线，0：离线）"
}
], //source字段可在界面配置是否发送，默认不发送
"ipv4": "设备 ipv4",
"system_args": {
"infer_freq": "解码频率",
"max_source": "最大可启用数据源路数"
},
"version": {
"hardware_version": "硬件版本",
"software_version": "软件版本"
},
"reserved_data": "保留数据"
} |
在设备页面上配置接收端的IP等信息
在设备界面左侧依次点击【数据推送】、【心跳】页签进入页面；
点击【启用/停用】按钮，用于开启/关闭心跳推送；
分别填写心跳接收端的 ipv4 地址、端口以及心跳推送的间隔时间（默认 10s）；
点击【是否发送摄像头详细信息】用于决定是否发送已配置的摄像头详细信息（默认关闭），注意：若开启此选项，心跳报文将会比较大；
点击【保存】按钮即可保存当前设置并使其生效。
HTTP
在告警接收端创建告警接收服务
接口功能描述：目标平台接收告警；
接口路径：[POST] http://IP:PORT/alert，（IP是告警接收设备的IP地址，PORT是告警接收端的端口）；
上报参数说明；
| 参数名称 | 数据类型 | 说明 |
|---|---|---|
| alert_time | Float | 告警时间戳 |
| device | Object | 设备信息，包含id, name, desc |
| source | Object | 数据源信息，包含id, ipv4, desc |
| alg | Object | 算法信息，包含name, ch_name |
| image | String | 图像数据base64编码 |
| reserved_data | Object | 保留数据，包含矩形框、多边形框、线条等元素 |
| hazard_level | String | 危险等级 |
报文示例；
| 项目 | 详情 |
|---|---|
| 报文格式 | JSON |
| 报文内容 | {
"id": "xxxxxx", //告警id
"alert_time": 1706519903.634085, //告警时间戳
"device": {
"id": "设备ID",
"name": "设备名称",
"desc": null
},
"source": {
"id": "数据源ID",
"ipv4": "数据源IP地址",
"desc": "数据源描述"
},
"alg": {
"name": "算法名称英文",
"ch_name": "算法名称中文"
},
"image": "img1_base64", //base64编码的图片数据
"hazard_level": "", //危险等级
"reserved_data": {
"bbox": {
"rectangles": [{
"xyxy": [680, 198, 1178, 696], //左上角、右下角坐标
"color": [0, 0, 255], //BGR颜色
"conf": 0.91, //置信度
"label": "未佩戴安全帽", //标签
"ext": {} //扩展字段
}
], //矩形数组
"polygons": { //多边形对象
"xxxxxx": { //多边形id
"name": "离岗检测", //多边形名称
"color": [0, 0, 255], //BGR颜色
"polygon": [ //顶点坐标
[568, 205],
[920, 140],
[843, 471],
[576, 471]
],
"ext": {} //扩展字段
}
},
"lines": {
"xxxxxx": { //线段id
"name": "线段1", //线段名称
"line": [[680, 198], [1178, 696]], //顶点坐标
"color": [0, 0, 255], //BGR颜色
"ext": {} //扩展字段
}
} //线段对象
},
"face": [{
"external_id": "外部ID",
"name": "姓名",
"age": "年龄",
"sex": "性别",
"desc": "简介",
"update_time": "更新时间",
"id": "底库ID",
"lib_image": "底库图片", //base64编码的图片数据
"cap_image": "告警图片", //base64编码的图片数据
"conf": "人脸相似度"
}
] //人脸对象数组
}
} |
在设备页面上配置告警接收端的信息
在设备界面左侧依次点击【数据推送】-【告警】-【HTTP】页签进入页面；
如需打开推送，请点击【启停开关】；
输入告警推送地址，即http://IP:PORT/alert；
（可选）点击【网络检测】可以检查url是否存在；
选择告警图片是否画框，若启用表示告警图片上标记了告警的目标；若停用表示告警图片上无标记。
在告警视频接收端创建告警视频接收服务
示例代码下载（点击此处跳转）
接口功能描述：目标平台接收告警视频；
接口路径：[POST] http://IP:PORT/alert/video，（IP是告警接收设备的IP地址，PORT是告警接收端的端口）；
请求参数说明；
| 参数名称 | 数据类型 | 是否必须 | 说明 |
|---|---|---|---|
| data | Json | 是 | 上报数据 |
data数据说明；
| 参数名称 | 数据类型 | 说明 |
|---|---|---|
| alert_time | Float | 告警时间戳 |
| device | Object | 设备信息，包含id, name , desc |
| source | Object | 数据源信息，包含id, ipv4, desc |
| alg | Object | 算法信息，包含name,ch_name |
| video | String | 告警视频数据base64编码 |
| hazard_level | String | 危险等级 |
请求示例；
| 项目 | 详情 |
|---|---|
| 报文格式 | JSON |
| 报文内容 | {
"id": "xxxxxx", //告警id
"alert_time": 1706519903.634085, //告警时间戳
"device": {
"id": "设备ID",
"name": "设备名称"
"desc": null
},
"source": {
"id": "数据源ID",
"ipv4": "数据源IP地址 ",
"desc": "数据源描述"
},
"alg": {
"name": "算法名称英文",
"ch_name": "算法名称中文"
},
"video": "video_base64", //base64编码的视频数据
"hazard_level": "" //危险等级
} |
响应参数说明；
| 参数名称 | 数据类型 | 是否必须 | 说明 |
|---|---|---|---|
| error_code | Int | 是 | 返回响应码 |
| message | String | 是 | 返回响应信息 |
| data | Json | 是 | 返回数据 |
响应示例。
| 项目 | 详情 |
|---|---|
| 报文格式 | JSON |
| 报文内容 | {
"error_code": 0,
"message": "告警视频推送成功",
"data": null
} |
在设备页面上配置告警接收端的信息
在设备界面左侧依次点击【数据推送】-【告警】-【HTTP】页签进入页面；
如需打开推送，请点击【启停开关】；
输入告警推送地址，即http://IP:PORT/alert/video；
（可选）点击【网络检测】可以检查url是否存在。
常见问题
点击URL检测后，系统弹出提示框显示“无效的url！”，可能的原因以及排查方法如下：
目标平台服务未启动或目标平台IP、端口填写不正确。可使用PostMan自行本地测试目标平台是否有效。
防火墙问题。需关闭目标平台防火墙。
若在局域网测试，则可能盒子IP和目标平台不在同一网段，即盒子到目标平台不可达。并自行排查网络问题。
TCP
在接收端接收socket消息
接收说明；
| 项目 | 详情 |
|---|---|
| 服务器IP | 如：192.168.1.109（页面上配置的服务器IP地址） |
| 服务器端口 | 如：8088（页面是哪个配置的服务器端口） |
| 报文内容 | {
"time": 1706520606.198586, //时间戳
"device": {
"id": "设备ID",
"name": "设备名称",
"desc": "设备描述"
},
"source": {
"id": "数据源ID",
"ipv4": "数据源IP地址 ",
"desc": "数据源描述"
},
"alg": {
"name": "算法名称英文",
"ch_name": "算法名称中文"
},
"hazard_level": "", //危险等级
"hit": true //类型配置为检测信号时推送这个字段，true：检测出告警，false：没检测出告警
} |
在设备页面上配置接收端的IP等信息
在设备界面左侧依次点击【数据推送】-【告警】-【TCP】页签进入页面；
点击右上角绿色【添加推送地址】按钮；
如下图所示，添加目标平台的IP与端口；
选择发送类型，若只推送告警则选择告警信号，若推送每次检测结果则选择检测信号。
（可选）点击【网络检测】可以测试指定ip、端口是否开放。
Modbus-TCP
在设备页面上配置Modbus TCP
对于Modbus，设备仅支持TCP的通信方式，设备作为master（tcp-client），接收端作为slave（tcp-server）；
在设备界面左侧依次点击【数据推送】-【告警】-【Modbus-TCP】页签进入页面；
点击右上角绿色【添加】按钮；
如下图所示，添加目标平台的【ip】、【端口】、【地址】、【slave_id】、【Point Type】、【发送类型】、【触发指令】等信息，并选择触发源（视频源及算法），点击保存即可；
【Point Type】支持“coil”、“register”两种类型，对于“coil”类型，将发送bool类型的数据（触发指令只能选择0/1），对于“register”将发送int类型的数据（触发指令可以自定义int型数字）；
【发送类型】可以选择“发送告警”与“检测信号”两种模式，若选择“发送告警”，则只支持设置“触发指令”;若选择“检测信号”，则支持设置“触发指令”以及“非触发指令”（未告警时发送）。
企业微信
如无需使用企业微信接受告警信息功能可忽略本章节。
获取企业微信配置信息
** 如需正确使用企业微信推送告警，一共需要获取6项关键配置信息，分别是“企业ID”、“通讯录secret”、“应用ID”、“应用secret”、“Token”、“EncodingAESKey”。**
1. 注册/登录企业微信后台
浏览器访问企业微信后台，地址：work.weixin.qq.com （点击此处跳转）;
点击右上角【企业登录按钮】
点击【企业登录】按钮，输入相关信息并完成登录；
如没有注册过，可点击下方的【企业注册】按钮；
按照步骤一次填写注册信息，确认无误后点击【注册】按钮完成注册。
2. 获取“企业ID”
进入企业微信后台，点击横向页签的【我的企业】；
在最下方找到【企业ID】，记录保存该信息。
3. 获取“通讯录secret”
点击横向页签的【安全与管理】，在【管理工具】下找到并点击【通讯录同步】；
点击【开启接口同步】按钮；
找到“Secret”点击【查看】按钮；
弹窗中点击【发送】按钮将Secret发送至“手机企业微信APP”；
手机打开企业微信APP，点击【企业微信团队】，找到如图所示信息，点击【前往查看】，复制并保存Secret；
找到“企业可信IP”点击【配置】按钮;
弹窗提示需要在手机企业微信APP中查看（请勿关闭此弹窗）；
手机打开企业微信APP，点击【企业微信团队】，找到如图所示信息，点击【前往查看】，点击【确认操作】；
手机端确认后，回到电脑页面，如操作无误，弹窗会自动变成输入框；
在输入框填写自身公网网段的IP（IP获取方式见下一步），确认输入无误后点击【确定】按钮；
可通过百度搜索关键字“本机IP”查找IP查询工具，此处以ip138.com（点击此处跳转）工具为例，图中红框即为自身公网IP。
4. 获取“应用ID（AgentId）”
点击横向页签的【应用管理】，在【应用】下找到【自建】类并点击【创建应用】；
在创建页面填写相关内容（注意：“选择部门/成员”中点击选择创建的企业即可），确认无误后点击【创建应用】；
创建完成后在应用页面找到“AgentId”并记录，AgentId即为应用ID，记录保存该信息。
点击可见范围的企业部门确认是否已添加至应用可见范围
5. 获取“应用secret”
在应用页面找到“Secret”点击【查看】按钮；
弹窗中点击【发送】按钮将应用Secret发送至“手机企业微信APP”；
手机打开企业微信APP，点击【企业微信团队】，找到如图所示信息，点击【前往查看】，复制并保存Secret；
6. 获取“Token”
在应用页面找到“功能”类，并在“接收消息”板块下点击【设置API接收】按钮；
在“API接收消息”页面找到“Token”项，点击【随机获取】并将获取到的Token记录保存下来。
7. 获取“EncodingAESKey”
在“API接收消息”页面找到“EncodingAESKey”项，点击【随机获取】并将获取到的EncodingAESKey记录保存下来；
8. 接收消息服务器配置
根据6项关键信息启动云服务，获取url，完成接收消息服务器配置（注意：在获取到url之前请切勿关闭当前页面，否则随机生成的Token和EncodingAESKey发生变化后需要重新配置url）；
获取url的方式可选择使用我司云服务或自有云服务，如选择“我司云服务”请阅读【a.使用我司云服务】获取url，如选择“自有云服务”请阅读【b.使用自有云服务】；
获取到正确url后填入输入框，确认无误后，点击【保存】按钮。
如果无法保存，且出现下图中域名主体未通过的错误。
请在下图中确认企业是否已认证。若企业已认证，则出现上述错误，需重新注册企业微信，并使企业处于未认证状态。
a. 使用我司云服务：
如选择使用我司云服务，我们将通过我司云资源为您搭建服务。您需要提供6项企业微信的配置信息，我方承诺对您的信息进行保密。如若选择使用自有云服务请忽略本章节并阅读下一章节【使用自有云服务】。
整理所记录的6项企业微信配置信息，分别为“企业ID”、“通讯录secret”、“应用ID”、“应用secret”、“Token”、“EncodingAESKey”；
我司工程师收到配置信息后将为您搭建服务，同时会通过邮件回传给您需要配置云服务器的接口回调url地址（在未收到回复前请勿继续其他操作）；
b. 使用自有云服务：
9. 填写“企业可信IP”
在应用页面往下滚动，找到“开发者接口”类，找到“企业可信IP”点击【配置】按钮；
在弹窗中的输入框填写自身公网网段的IP（同通讯录中企业可信IP），确认无误后点击【确定】按钮。
设备界面接收设置
1. 填写信息
进入设备界面，在左侧导航栏点击【数据推送】-【告警】-【企业微信】进入企业微信页面；
将【启用】按钮切换至打开状态；
点击【设置】图标打开设置弹窗；
在设置弹窗中依次填写“企业id”、“通讯录secret”、“应用id”、“应用secret”；
确认输入信息无误后，点击弹窗右下角【保存】按钮完成配置，如填写错误企业微信将无法正常收到告警信息。
2. 添加推送目标
在企业微信页面点击右上角【添加推送目标】绿色按钮；
在弹窗中填写【姓名】与【手机号】，确认无误后点击右下角【保存】按钮；
重点注意1：所填写的手机号需要与推送目标的企业微信手机号保持一致，否则推送失败；
重点注意2：企业微信后台的注册手机号无法接收到告警（企业微信后台注册手机号可在企业微信后台界面的【通讯录】下查看到）。
添加成功后企业微信列表下将出现所添加的推送目标；
如需对该目标进行信息修改或删除操作，请分别点击操作栏下的【修改】或【删除】按钮。
安装企业微信APP
在手机端前往“应用商城”，搜索并下载“企业微信APP”；
完成下载后登录企业微信；
如之前步骤全部顺利完成后，所推送目标的企业微信上会收到邀请通知，收到通知后点击该通知并同意加入企业。
使用企业微信查看告警
如若之前步骤都配置正确，即可在企业微信接收告警信息；
打开企业微信，点击所创建的应用查看告警详情。
音柱
此功能主要用于设备对接IP音柱，内容详情见【教程 - 设备教程 - 外设挂载 - 外接IP音柱语音播报告警】。
点击此处跳转
声光报警器
音柱配置
首先在电脑上下载并安装所购买音柱的配置软件：
安装完成后打开软件搜索设备（请确保安装配置程序的电脑与音柱在同一个网络内，否则将搜索不到音柱）；
音柱IP配置
音柱IP有两种配置方式：dhcp和static。dhcp为自动获取IP地址（IP可能发生变化），static为静态IP。可根据需求点击配置方式下拉选择。若需要修改IP地址，需点击IP地址进行修改。
软硬一体机配置
在设备界面左侧依次点击【数据推送】-【告警】-【音柱】页签进入音柱管理页面；
点击右上角绿色【添加音柱】按钮，填写音柱名称、音柱IP地址、音量、播报次数等信息；（提示音：播放告警语音的前缀音乐）
在选择视频来源算法下，会自动出现已启用的摄像头或视频流；
在使用音柱之前先要设置相关的报警音频，点击摄像头算法右侧的【麦克风】按钮开始设置报警语音；
报警语音可选择生成或者上传两种方式，生成方式下通过输入文字设置语音内容，上传方式下通过上传MP3文件设置语音内容；
点击麦克风旁的【试听】按钮可对报警语音内容进行试听，只有设置完成报警内容的算法才会出现试听按钮；
完成后点击【保存】。
继电器
此功能主要用于设备对接声光报警器，
网络继电器配置
首先在电脑上下载并安装所购买的继电器配置软件；
链接：点击此处跳转
提取码：0000
继电器、访问电脑处于同一局域网内；
点击【网络参数设置】-【扫描】获取继电器信息，广播网卡选择与继电器在同一局域网内的网卡；
选中【设备列表】中的设备，【工作模式选择】MODBUS TCP服务端，在【IP配置】中修改继电器网络参数，完成后点击【配置】保存；
在软件上方输入刚才修改的【设备IP】、【设备端口号】，点击【连接】；
点击【MODBUS TCP控制】，并点击【打开】、【关闭】对继电器功能进行测试，通过点击【打开】、【关闭】继电器出现吸合、断开响声表示配置成功。
软硬一体机配置
在软硬一体机后台管理系统【数据推送】-【Modbus TCP】中点击右上角【添加】按钮，并填写配置信息；
配置信息详情如下。
| 项目 | 详情 |
|---|---|
| IP | 继电器IP。如：192.168.69 |
| 端口 | 继电器端口。如：50000 |
| 地址 | 控制的继电器的输出口。若继电器为D01-D08，填写地址0，表示控制D01输出；填写地址7，表示控制D08输出。 |
| slave_id | 从站ID，填写：1 |
| Point Type | 寄存器类型，选择：register |
| 发送类型 | 告警触发or 检测触发。告警触发，表示有告警时继电器动作。检测触发，表示每次检测均触发继电器动作。默认选择告警触发。 |
| 触发指令 | 填写：65280，继电器导通指令。 |
| 开启复位 | 开启复位。可设置告警触发后复位延迟执行时间。如设置5秒，表示告警触发继电器导通5秒后，继电器断开。复位指令，填写：0。 |
| 选择视频源及算法 | 继电器绑定算法。由哪路摄像头的哪个算法产生的告警信号，触发继电器动作。 |
算法管理
算法仓库包含人员管理、车辆管理、险情防控与行业定制四大类算法，点击横向页签进行切换；
算法表格中可查看算法的名称、描述、版本内容;
算法表格左上角可输入名称快速查询算法；
点击操作下的【删除】按钮可删除算法。
算法导入
算法导入功能可用于添加新算法或用于更新已有算法。
| 项目 | 说明 |
|---|---|
| 标准算法 | 算法清单及算法包下载可在【教程 - 设备教程 - 算法清单】中查看（点击此处跳转） |
| 导入须知 | 根据系统版本下载相应版本算法包 |
在算法仓库页面点击右上角橙色按钮【算法导入】；
在弹窗中可通过上传算法包的方式添加或更新算法，点击【上传区域】；
选择需要上传的算法包后点击【打开】按钮，可全选批量上传；
点击【导入】按钮开始导入；
上传完成后点击弹窗右上角【叉号】关闭弹窗。
人脸底库
新增人脸前，请确认已导入人脸识别算法，否则无法添加人脸（最多添加1000张人脸底库）。
1. 新增分组
初次使用点击新增分组，增加人脸库分组，如黑名单、白名单底库；
填写分组名称、人脸质量（默认0.65），点击保存，完成新增；
完成初次配置后，若需修改，点击右上角配置标签，可添加、删除、修改分组。
2. 添加底库
人脸底库页面显示外部ID、姓名、图片、性别、年龄、简介、更新时间信息，外部ID为自定义标识，用于外部系统调用判别标识。
点击右上角【添加人脸】按钮可添加新的人脸图片，依次上传正面人像照，填写外部ID（选填）、姓名（必填）、年龄（选填）、性别（选填）、简介（选填）信息；
点击【保存】按钮确认上传；
新的底库上传完成后需要点击右上角黄色【载入底库】按钮同步底库至人脸识别算法。
3. 批量导入
点击人脸底库右上角【批量导入/导出】按钮，进入批量导入/导出底库页面。
点击【下载模板】，解压模板得到data文件夹与table.xlsx；
在data文件夹下放置底库图片，支持jpg，jpeg，png，bmp格式图片，图片命名不可包含中文；
在data.xlsx中填写姓名（必填）、性别（选填）、年龄（选填）、描述（选填）、外部ID（选填）与图片路径（必填）；
添加完毕，确认目录层级与下载的模板保持一致，将模板重新压缩为.zip格式。
点击上传，上传配置完成的压缩包；
底库配置完成，点击【载入底库】，使底库生效。
4. 批量导出
点击【批量导入/导出】；
切换至【批量导出】，点击【导出】，导出配置底库信息。
工服底库
新增工服前，请确认已导入未穿工服检测算法，否则无法添加工服（最多添加1000张工服底库）。
1. 新增分组
初次使用点击新增分组，增加工服库分组，如车间工服、工地工服等；
填写分组名称，点击保存，完成新增；
工服底库页面显示外部ID、名称、图片、描述、更新时间信息，外部ID为自定义标识，用于外部系统调用判别标识。
2. 添加底库
点击右上角【添加工服】按钮可添加新的工服图片，依次上传工服照片，填写外部ID（选填）、名称、描述（选填）信息；
点击【保存】按钮确认上传；
工服图片从监控场景中裁剪，裁剪画面需包含单人、人体位于画面中心四边适当留白。不可将手机拍摄的照片或未经裁剪照片录入底库，详细参考【教程 - 设备教程 - 工勘指导】（点击此处跳转）中“未穿工服检测”章节。
底库配置完成，点击【载入底库】，使底库生效。
3. 批量导入&导出
使用方式参照上一章节【人脸底库】中的批量导入与批量导出。
PPE底库
新增PPE前，请确认已导入PPE检测算法，否则无法添加PPE（最多添加1000张PPE底库）。
1. 新增分组
点击PPE底库右上角配置标签，可增加、删除、编辑分组名称。
2. 添加底库
在底库录入前，确认检测项。若进行眼部区域检测，如未佩戴护目镜检测，请将护目镜录入【眼部】底库；若进行躯干区域检测，如未穿救生衣检测，请将救生衣录入【身体】底库；若进行手部区域检测，如未穿戴防护手套检测，请将防护手套录入【手部】底库；若进行脚部区域检测，如未穿戴防护鞋检测，请将防护鞋录入【脚部】底库。底库制作方法参考【教程 - 设备教程 - 工勘指导】（点击此处跳转）中“PPE检测”章节。
PPE底库页面显示外部ID、名称、图片、描述、更新时间信息，外部ID为自定义标识，用于外部系统调用判别标识；
点击右上角【添加PPE】按钮可添加新的PPE图片，依次上传PPE照片，填写外部ID、名称、描述（选填）信息；
点击【保存】按钮确认上传。
底库配置完成，点击【载入底库】，使底库生效。
3. 批量导入&导出
使用方式参照上一章节【人脸底库】中的批量导入与批量导出。
开放底库
新增开放底库前，请确认已导入开发底库类算法（如消防通道占用检测），否则无法添加开放底库（最多添加1000张开放底库）。
1. 新增分组
初次使用点击新增分组，增加开放底库分组，如消防通道库等；
开放底库绘制ROI，添加底库的图片务必来自系统原图，否则无法正常使用。底库图片获取方法如下。点击1，选择要抓拍的摄像头；点击2，抓拍按钮抓拍当前画面。
输入分组名称，选择图片（系统原图），并绘制检测区域，完成后点击保存。
点击开放底库右上角设置标签，可添加、修改、删除分组。
一个摄像头建立一个底库分组，绘制相应ROI，上传相应原图。如后期更换摄像头或调整摄像头分辨率，请删除底库分组下的所有记录，重新配置；
如后期修改ROI，请预先导出分组底库，并删除底库分组下的所有记录，重新配置ROI，并重新导入底库。导入完成，点击【载入底库】使其生效。
2. 添加底库
上传图片、输入外部ID（选填）、名称、描述（选填），点击保存完成添加。
底库执行添加、修改、删除操作后点击载入底库，使底库生效。
系统运维
1. 设备管理
“设备管理”用于配置设备信息；设备ID为设备唯一标识（不可修改），可根据需要填写设备名称和设备描述。
2. 轮询管理
轮询管理指系统按照一定的时间间隔自动切换多个数据源列表。系统可自动划分数据源组也可以自定义配置需轮询的数据源组。
首先需要开启轮询，并点击编辑分组，选择自动分组或手动分组。若选择自动分组，系统会根据每组个数自动进行分组并轮询。
若选择手动分组，需点击添加分组并填写组名，并根据实际选择数据源。
绿色外边框的表示当前时刻正在轮询的分组。
3. 告警视频
该功能暂只适配KS988及8路版KS968-M1&M2，使用前务必确认产品型号。
点击【运维系统】下的【告警视频】，拖动告警视频时长刻度条，配置告警保存时长，如配置为[-5,5]表示保存告警发生时刻前5秒与后5秒视频。
最长可支持10秒告警视频录制。
4. 系统资源
“系统资源”用于显示设备CPU、内存、存储空间使用情况。
5. 日志管理
“日志管理”中通过点击【下载日志】按钮，下载日志至本地。
6. 网络管理
详情请点击网络管理
7. License管理
License管理用于系统鉴权管理，设备初始化时点击【获取】按钮，并将key发送至产品供应商获取License用于获取授权文件。
8. 系统时间
系统时间用于系统时间管理，支持“手动校时”与“ntp校时”两种模式。手动校时模式下，点击【获取计算机时间】按钮可获取电脑当前时间，点击【修改】按钮可进行保存；ntp校时模式下，可以设置ntp服务器，点击【保存】即可基于ntp服务器定时自动校时，同时用户也可以点击【立即校正】立即校正一次。
9. 安全设置
安全设置包括登录锁定、登录验证码设置与免登录设置。登录锁定可设置尝试次数与锁定时间，如设置尝试5次，锁定1800秒，表示账号密码输错5次，系统锁定30分钟；设置登录验证码可增加安全校验；开启免登录，登录时无需输入账号、密码，直接进入系统。
设备升级
设备升级页面下可查看当前系统版本，点击【上传区域】后通过上传升级包的方式对设备系统进行升级。
设置商标
设置商标页面下可自定义系统商标、标题与简介信息；
点击【上传区域】后选择合适的商标，填写标题、简介信息后点击【保存】完成修改；
点击红色【删除商标】按钮完成删除操作。
高级设置
1. 系统状态
系统状态显示设备状态，设备联网状态指示设备是否联网，服务状态指示微服务状态，队列状态指示队列内数据量*（该功能通常用于设备厂商调试设备时使用，请在专业工程师指导下进行操作）*。
2. 端口映射
设备端口映射
某些场景下，用户有需要将设备的ip地址、端口号映射成其它ip地址或者端口号（如NAT技术），若映射的端口涉及以下端口（原始端口），那么需要在“目的端口”中将其修改为映射之后的端口。
云平台端口映射
如果设备接入了上位机，且上位机做了端口映射，若映射的端口涉及以下端口（原始端口），那么需要在“目的端口”中将其修改为映射之后的端口。
3. 远程隧道
用户可通过配置远程隧道，实现内网穿透，即在另一台服务器上直接访问盒子；
详细配置如下：
| 配置项 | 详情 |
|---|---|
| 操作系统 | 目标主机操作系统Ubuntu |
| IP地址 | 目标主机IP，如106.12.165.77 |
| 用户名 | 目标主机SSH用户名，如work |
| 密码 | 目标主机SSH密码，如123456 |
| SSH端口 | 如22，需保证端口可用 |
| http服务端口 | 如9092，需保证端口可用 |
| 流媒体服务端口 | 如1935，需保证端口可用 |
| 流媒体http接口端口 | 如1985，需保证端口可用 |
| 流媒体http服务端口 | 如8080，需保证端口可用 |
| websocket | 如8083，需保证端口可用 |
注：在使用内网穿透功能前，需修改目标主机/etc/ssh/sshd_config的配置项为：
AllowTcpForwarding yesGatewayPorts yes复制代码修改完成执行sudo service sshd restart
配置完成点击【保存】，可进行内网穿透。
4. 流媒体设置
默认条件下，在实时画面播放中，h264编码视频流流媒体协议为webrtc，h265编码视频流流媒体协议为http。在特定场景下实时画面播放不支持webrtc协议，这时将默认协议修改为http，此时h264与h265视频流均通过http协议播放。
5. 抓图器设置
点击实时画面中的抓拍按钮，抓拍实时画面图像。
图像抓拍设置，若出现抓拍图像灰屏等异常，则切换抓图器设置项。
6. 加速卡设置
加速卡设置用于特殊场景，修改加速卡设置可能导致系统不可用！请联系运维人员并在专业人员指导下修改！
7. 终端管理
终端管理允许开发人员进入设备后台，执行操作命令。请联系运维人员在获取用户名与密码。在专业人员指导下修改，请勿执行删除系统代码或配置等操作，否则，可能导致设备不可用。
点击【设备升级】，连续点击7次红色框内的设备版本，打开开发者模式。
点击【高级设置】-【终端管理】，在设备终端中填写用户名、密码，完成后点击【连接】。
进入终端，可执行操作命令或上传文件。
网络系统说明
默认网络配置
设备在出厂时，主、副网口都会设置为默认ip地址，主网口以及副网口默认网络参数如下表所示：
| 默认网络参数 | 主网口 | 副网口 |
|---|---|---|
| ipv4 | 192.168.1.65 | 192.168.2.65 |
| 子网掩码 | 255.255.255.0 | 255.255.255.0 |
| 默认网关 | 192.168.1.1 | 无 |
| DNS | 8.8.8.8,114.114.114.114 | 无 |
| DHCP | 支持 | 支持 |
用户可以通过网络设置中的”重置“按钮将指定的网口重置为默认参数。
关于ipv4与子网掩码
ipv4与子网掩码必须存在，并且一一对应，另外，主、副网口均支持同时设置多个ip地址，设置完成后，通过这些ip地址均可访问软件界面。
关于默认网关
主、副网口均可配置默认网关，但是正常使用过程中，应保证最多只有一个网口设置默认网关。若多网口同时设置了默认网关，有可能会造成路由冲突，从而导致网络不可用。
关于DNS
用户一般无需关注DNS的配置，使用默认值即可，但是如果要求设备通过域名访问某个ip地址，那么需要配置DNS，DNS可以设置多个。通常，在需要设备能访问互联网时要配置DNS。
关于DHCP
主、副网口均支持DHCP功能，开启DHCP之后，该网口的ipv4、子网掩码、默认网关等信息均会自动生成，且无法修改，可以通过以下途径找到已设置为DHCP的网口的ip地址：
通过另一个网口的ip地址登录软件界面，在“网络设置”中查看ip地址。
通过ks-tools工具找到ip地址（工具下载地址以及使用方法参考：https://bbs.aidrive-tech.com/column/11/2），但是这种方式仅适用于找到主网口的ip地址，不适用于副网口。
注意：在开启DHCP之前，请务必确保设备所连接的网络交换机或者路由器是支持DHCP功能的，否则会导致网口的ip地址丢失。
关于路由设置
大部分场景下用户无需关心路由的设置，操作系统会根据当前网络设置自动生成路由规则。对于复杂的网络环境，用户可以通过增加、删除、修改路由规则达到想要的网络效果，但是这需要一定的网络知识基础，请在专业人士指导下使用。
典型组网案例
仅接入主网口，仅在内网使用
将网线插入到设备的主网口，并为主网口配置合适的ipv4以及子网掩码。
同时接入主、副网口，一个访问内网，另一个访问互联网
将主网口插上内网网线，副网口插上能访问互联网的网线（主、副网口哪个接内网哪个接互联网均可，看用户需求）
为主网口设置合适的ipv4以及子网掩码。
为副网口设置合适的ipv4以及子网掩码，同时为副网口设置合适的默认网关以及DNS。
仅接入主网口，需要接入跨网段的摄像头或者其他外设
将网线插入到设备的主网口，并为主网口配置合适的ipv4以及子网掩码。
若仅通过一个网关便能访问到所有其它网段的摄像头或者外设，在主网口中设置合适的默认网关即可。
若不同网段的摄像头或者外设需要通过不同的网关来访问，则需要为主网口额外配置路由规则。
同时接入主、副网口，主、副网口分别为不同的网段
将主、副网口插上对应的网线.
为主网口设置合适的ipv4以及子网掩码。
为副网口设置合适的ipv4以及子网掩码。
仅接入主网口，需要能访问互联网
确保设备所连接的路由器/交换机是能够访问互联网的。
将网线插入到设备的主网口，并为主网口配置合适的ipv4以及子网掩码。
为主网口配置合适的默认网关，以及DNS。
仅接入主网口，并为主网口设置多个ip地址
将网线插入到设备的主网口，并为主网口设置多个ip。
常见问题及解决方案
将网口设置成了DHCP，但是由于路由器/交换机不支持DHCP功能，导致网口ip丢失
场景一：用户知道其它网口的ip地址。
解决方案一：通过其它网口的ip地址登录软件界面，将被设置为DHCP的网口重置为出厂设置。
解决方案二：将被设置为DHCP的网口所连接的路由器/交换机换成支持DHCP功能的路由器/交换机，通过其它网口的ip地址登录软件界面，在网络管理页面查看ip地址即可。
场景二：副网口被置为了DHCP，且用户不知道主网口的ip地址。
解决方案：使用使用ks-tools找回主网口的ip地址，然后参考场景一的解决方案。
场景三：主网口被置为了DHCP，且用户不知道副网口的ip地址。
解决方案：将主网口所连接的路由器/交换机换成支持DHCP功能的路由器/交换机，将电脑也接入到这个路由器/交换机上，使用ks-tools工具找回主网口的ip地址。
设备显示“未联网”状态
场景一：仅使用了单网口。
解决方案：
确保使用的网口是主网口而非副网口。
确保填入了正确的默认网关以及DNS。
点击默认网关与DNS后面的网络检测，确保都能ping通。
场景二：主、副网口都使用了。
解决方案：
确定哪个网口用于连互联网。
确保用于连互联网的网口正确配置了默认网关以及DNS，且都能ping的通。
删除其它网口的默认网关。
插拔网线之后，登录不上软件界面了
在插拔网线之后，特别是在修改了网络设置之后再插拔网线，有可能会导致软件界面无法访问。
解决方案：将设备断电重启即可。
|
|
